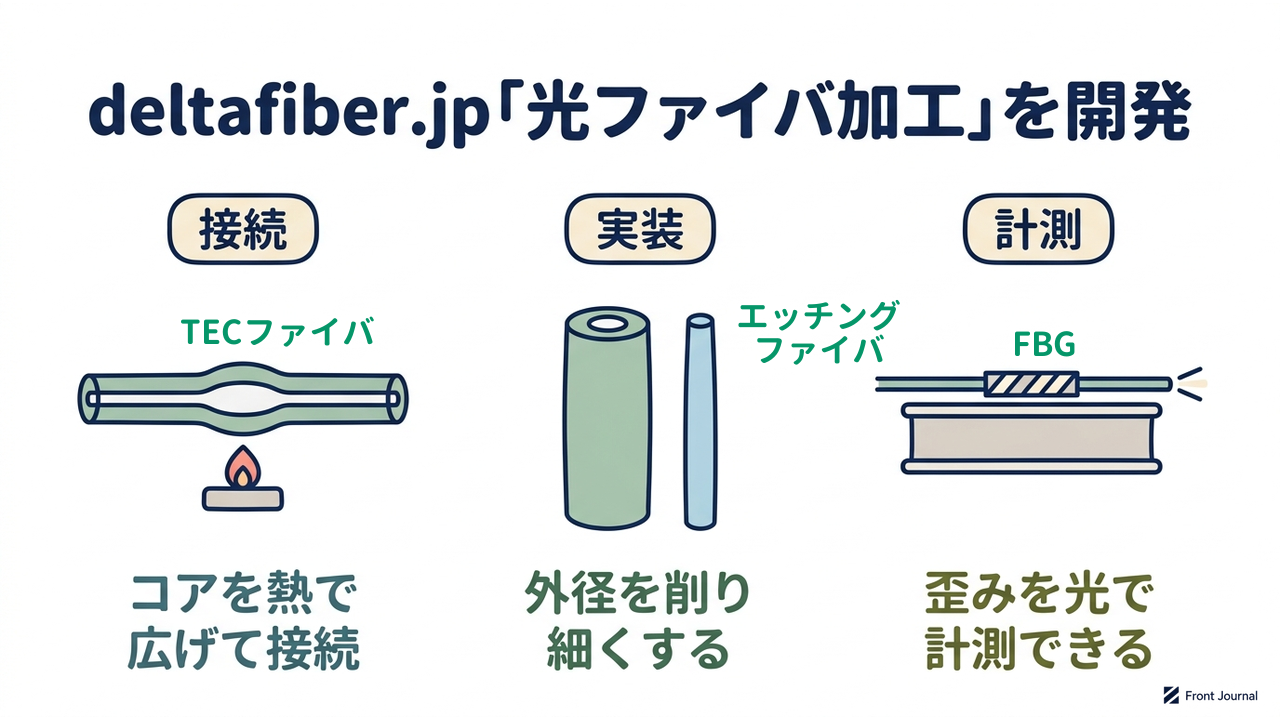

熱を加えたり表面を削ったりして光ファイバの形や性質を変え、光を損失少なくつなぐ「光ファイバ加工」。株式会社deltafiber.jpは、その社会実装を目指す、電気通信大学発のエレクトロニクス系ディープテック企業です。光の広がり（MFD）を熱で広げる「TECファイバ」や、外径を細くするクラッドエッチングファイバなどを提供しています。
「光ファイバ加工」は、光ファイバに熱や削る加工を施して、つなぎやすさや外径を調整する技術です。同社は、コア（光が通る中心部）まわりの光の広がりを熱で広げる加工、クラッド（コアを囲む外側の層）を削る加工、熱して引き伸ばす加工、センサー用の格子を描く加工を手がけています。特徴は、市販の光ファイバに加工して使えることです。

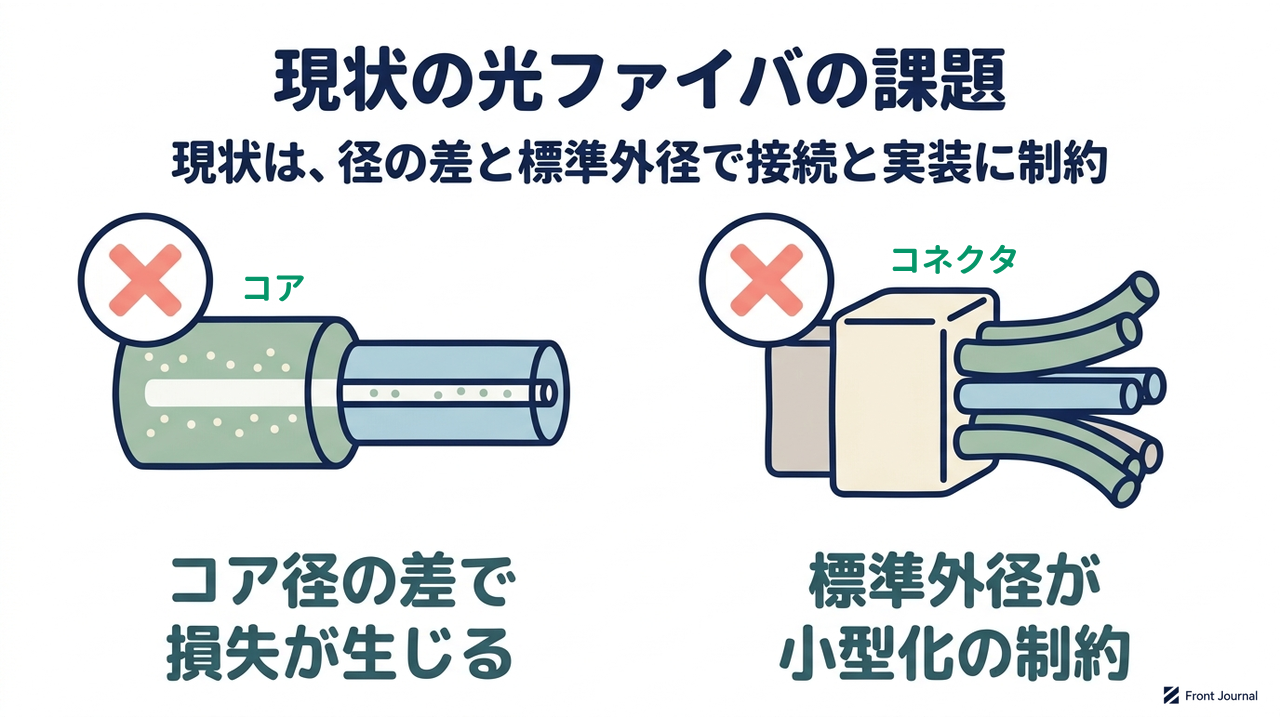

光の広がりを表すモードフィールド径（MFD）が違う光ファイバ同士をつなぐと、光の一部が失われます。コア径の異なるファイバを直接つなぐ場面では、MFDの差に応じたミスマッチ損失（径の不一致による光の損失）が生じる状況です。損失が残ったままでは、つないだ先へ届く光が弱まり、機器の性能を引き出しにくくなります。
最も普及した光通信用ファイバは、クラッド径が125μmです。複数のファイバをまとめて接続する多芯化では、ファイバの間隔がこの外径で制限されます。小型の機器に多くのファイバを収めたい場面では、標準の外径が制約になりかねません。
他にも、電磁ノイズの影響を受けやすい場所での計測、高温や放射線といった特殊な環境での計測、高速で回転する部品の歪みや温度の測定、といった課題があるといわれています。
FrontJournalの解説
MFDの異なるファイバを融着接続（熱で溶かして接合する方法）しても、MFDの差による損失は残ります。

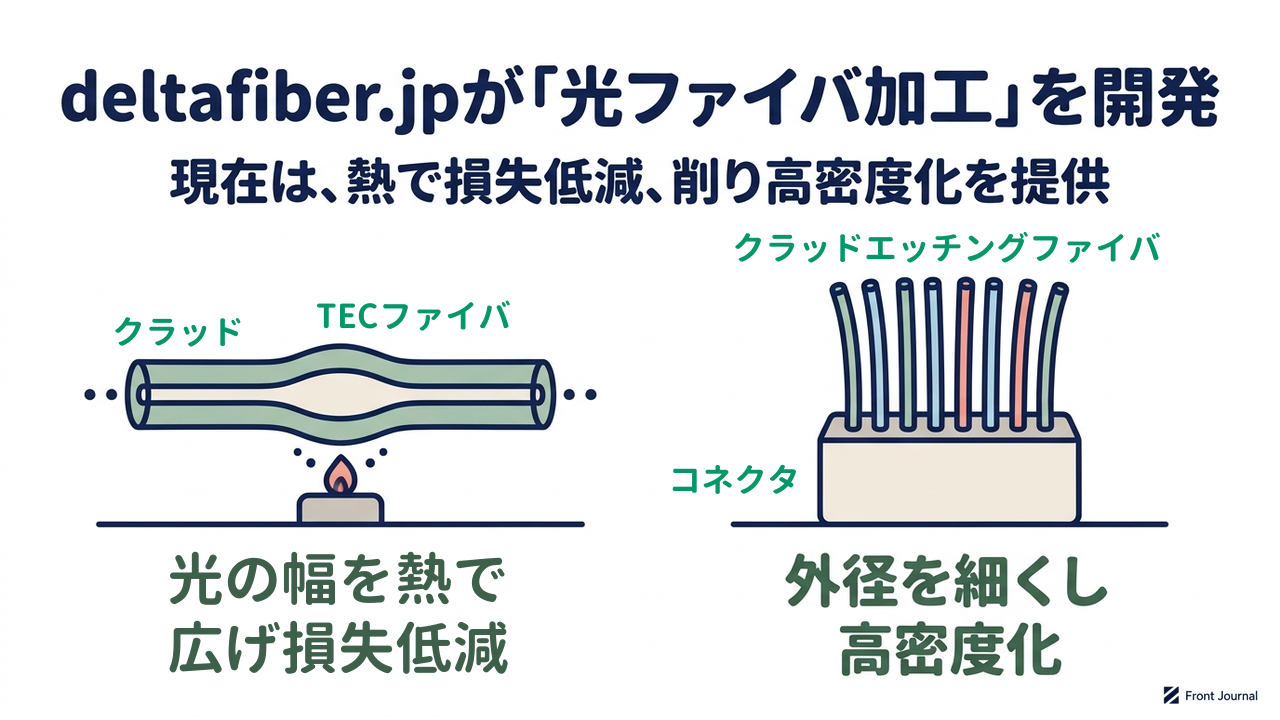

同社の「TECファイバ」は、ファイバの一部を熱で加工して、光の広がり（MFD）を2倍から3倍に広げた光ファイバです。MFDが広がると開口数（光を受け入れる角度の範囲を表す値）が小さくなり、軸のずれや隙間への許容範囲が広がって、接続損失を抑えやすくなります。クラッド径はほとんど変わらないため、フェルール（ファイバを保持する部品）に挿入してコネクタ化が可能です。この熱拡散を応用した「MFD変換ファイバ」により、コア径の異なるファイバ同士を低損失でつなげるようになります。
クラッド径が125μmの標準ファイバでは、多数のファイバを並べるときに、間隔を詰めるのに限界があります。
同社の「クラッドエッチングファイバ」は、クラッドのみをサブミクロン精度でエッチング（表面を削る加工）して、外径を細くしたファイバです。ファイバの間隔（ピッチ）を0.25mm以下にして使えるため、複数のファイバを小さな機器に収めやすくなります。反対に、太いファイバをエッチングして外径を整え、一般的なφ125μmの穴のフェルールに挿入する使い方も可能です。エッチングの対象はクラッドのみのため、光を通すコアには手を加えません。
FrontJournalの解説

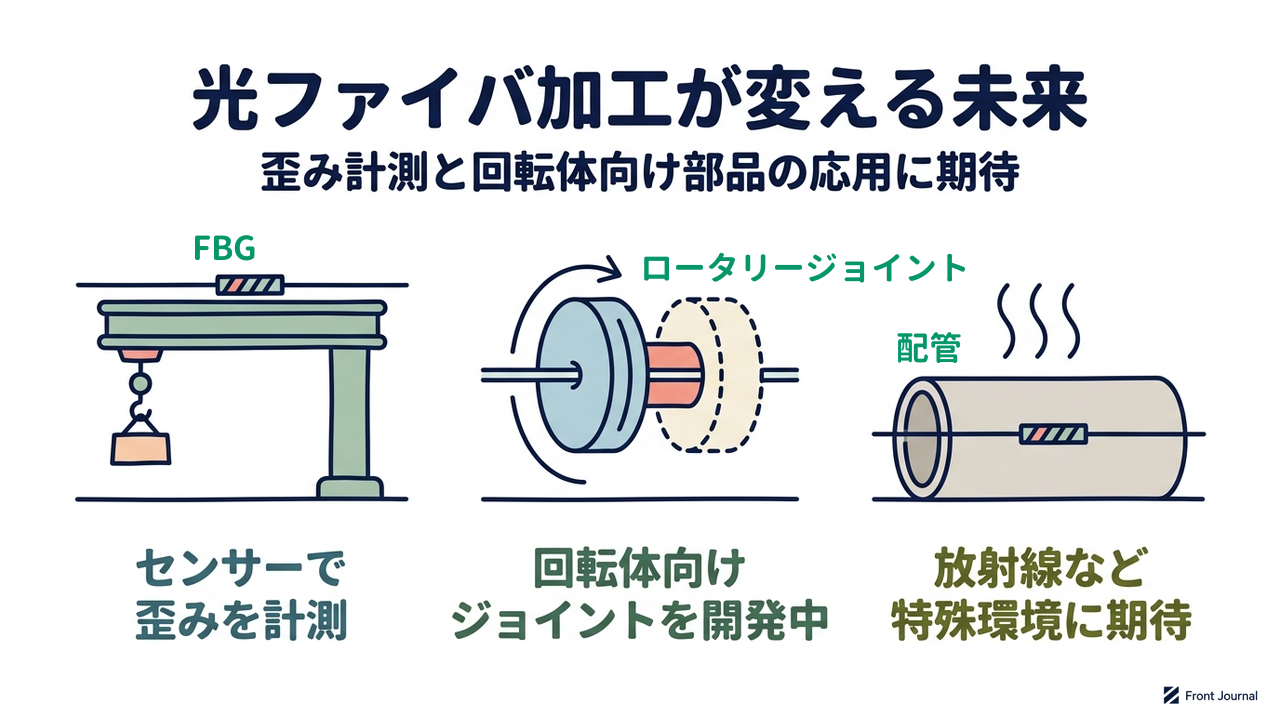

同社は、短パルスレーザーで光ファイバに直接FBG（光ファイバの中に刻んだ格子で、歪みや温度の変化を検知するセンサーに使う）を描く加工を提供しています。電磁ノイズの影響を受けにくい点が特長です。実施例として、小型クレーンの梁で歪みから吊り荷の重さを推定する例や、水配管で圧力上昇による歪みを計測する例を挙げています。ロボットハンドの指先で掴んだ位置と物体の重量を推定する例や、ボルト内部の軸力（ボルトの軸方向にかかる力）の変化から配管内の圧力上昇を推定する例もあります。
シングルモード光ファイバ用のロータリージョイント（回転する部分と固定された部分の間で光をつなぐ部品）を、同社は開発しています。30,000rpm（1分間に3万回転）に対応する仕様で、2025年5月に開発中であることを公表しました。FBGセンサーと組み合わせる想定です。実現すれば、高速で回転する部品の歪みや温度を、電磁ノイズの影響なく計測できるとしています。
FBGによる計測は、放射線環境下の高温配管や核融合関連といった特殊な環境への応用も期待される分野です。ナノ光ファイバ（極めて細い光ファイバ）をセンシングに応用する研究は大学や研究機関で進行中です。同社は溶融延伸（熱して引き伸ばす加工）により、ほとんど損失なくナノ光ファイバに加工できるとしています。FBGは電磁ノイズや環境変化に強く、高温や放射線の特殊環境にも使えるとしています。
株式会社deltafiber.jpは、2017年9月13日に設立され、登記上の本社所在地は長野県上田市です。代表は石原信之氏です。経済産業省の大学発ベンチャーデータベースでは、関連大学として電気通信大学が掲載されています。
事業としては、光ファイバ関連製品の開発、製造、販売、受託研究に取り組んでいます。資本金は1,000万円です。公式サイトの会社概要に掲載された所在地は、長野県東御市です。
同社は、2020年3月に電気通信大学発ベンチャーの認定を受けています。製品の一部は、電気通信大学フォトニックイノベーション研究センターと石原産業が、JST（科学技術振興機構）の戦略的イノベーション創出推進プログラム「ポリマーナノ光ファイバーによる量子フォトニクス情報通信技術の開発」の助成を受けて開発し、製品化しました。受託研究開発や共同研究開発にも取り組んでいます。
FBGを光ファイバ内に組み込む技術は、日本原子力研究開発機構と株式会社熊谷組からライセンス供与を受けています。FBGは、日本原子力研究開発機構の研究成果を元に開発されました。現在も各種の実験が進行中です。
同社は、2018年9月に北米向けの輸出を始めました。2023年4月にはOPIE'23（光学・フォトニクス分野の展示会）に出展しています。2023年8月と2024年8月には、日本保全学会の企業展示にも出展しました。
| 会社名 | 株式会社deltafiber.jp |
|---|---|
| 所在地 | 長野県上田市長瀬1053番地7（登記情報）／公式サイト掲載は長野県東御市八重原3533-154 |
| 設立 | 2017年9月13日 |
| 代表 | 石原信之 |
| 資本金 | 1,000万円 |
| 事業 | 光ファイバ関連製品の開発、製造、販売、受託研究 |
| 技術領域 | 光ファイバの熱拡散加工、クラッドエッチング、溶融延伸によるテーパー加工（熱して引き伸ばし先細りにする加工）、FBG描画 |
| 連携 | 日本原子力研究開発機構、株式会社熊谷組（FBG組込み技術のライセンス元） |
| 採択 | JST助成（電気通信大学の研究センターと石原産業が受け、製品の一部を開発） |
| URL | https://deltafiber.jp |
光ファイバは、つなぐ、束ねる、測るという場面ごとに、求められる性質が異なります。deltafiber.jpは、市販の光ファイバに熱や削る加工を施して、接続損失の低減や高密度化、センシングへの対応に取り組んでいます。標準品のままでは対応しにくい場面に、加工で応えようとする企業です。
石原産業が電気通信大学の研究センターと開発した製品も扱っている点が特徴です。ロータリージョイントの開発が進めば、高速で回転する部品の計測という用途が広がる可能性があり、今後の展開を見守りたい取り組みです。
